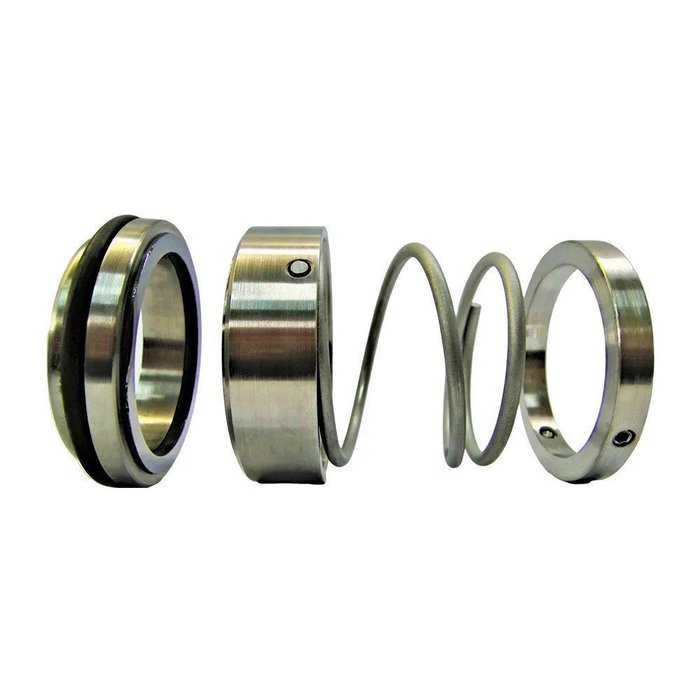

Selo Mecânico Simples, Interno de Mola Única Ø 24 Mm, Faces em Tungstênio, Linha Industrial

Nomenclatura – Selo Mecânico DC3

DC: DDCert

3: Mola Única Cônica

Características

Vedações primárias: Inox AISI 304 e Pastilha de Tungstênio

Vedação secundária: Anel O-Ring Viton

Dependente do sentido de rotação

Permite recuperação do selo

Selo de mola única cônica

Não balanceado

Selo interno

Selo simples

Informações Técnicas

Limite operacional: -20ºC a 160ºC

Diâmetro: Ø 24 mm

Pressão máxima: 10 bar

Rotação: 20 m/s

Aplicações

Pastilhas em Tungstênio: indicadas para produtos abrasivos com sólidos suspensos (pequenas partículas que podem gerar atrito)

Bombas centrífugas em geral, para utilização em água, químicos, álcool, vinho, óleo e outros produtos industriais

Segmentos: Açúcar e Álcool, Alimentício, Papel e Celulose, Cítrico, Farmacêutico, Químico e Petroquímico

Obs: Selos Mecânicos sob consulta em casos específicos ou especiais, quando o produto ou a temperatura não se aplicarem às propriedades das faces em Tungstênio

Recomendações

Antes da instalação, verificar na bomba se não há: folgas nos rolamentos, empenamento dos eixos, rotores quebrados, desalinhamento entre o motor elétrico, vibração ou cavitação

Não recomendado utilizar o Selo Mecânico DC3 acima do limite operacional; sempre considerar a temperatura e o produto em uso

Montagem
1 – Suporte contra anel (01 pç)
2 – Anel O-Ring (01 pç)
3 – Pastilha de vedação estacionária (01 pç)
4 – Pastilha de vedação rotativa (01 pç)
5 – Anel O-Ring (01 pç)
6 – Suporte anel deslizante (01 pç)
7 – Arruela (01 pç)
8 – Mola única cônica (01 pç)
9 – Anel de encosto (01 pç)
10 – Parafuso Allen (03 pçs)
