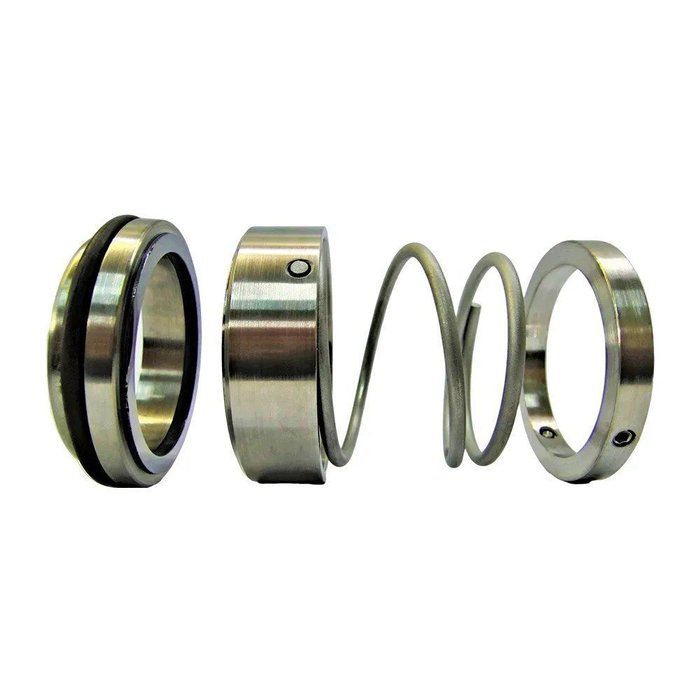

Selo Mecânico Simples, Interno de Mola Única Ø 29 Mm, Faces em Silício, Linha Industrial

Nomenclatura Selo Mecânico DC3

DC: DDCert

3: Mola Única Cônica

Características

Vedações Primárias: Inox AISI 304 e Pastilha de Silício

Vedação Secundária: Anel O-Ring Viton

Dependente do sentido de rotação

Permite recuperação do selo

Selo de Mola Única Cônica

Não balanceado

Selo interno

Selo simples

Informações Técnicas

Limite Operacional: -20º / 160º C

Diâmetro do eixo: ø 29 mm

Pressão: 10 bar

Rotação: 20 m/s

Aplicações

Indicado para produtos químicos e corrosivos, sem sólidos suspensos

Uso em bombas centrífugas em geral, com diversos produtos: água, químicos, álcool, vinho, óleo, entre outros

Segmentos: Açúcar e Álcool, Alimentícia, Papel e Celulose, Cítrica, Farmacêutica, Química e Petroquímica

Observação: Selos mecânicos sob consulta para casos específicos ou quando o produto e a temperatura não se aplicam às faces em Silício

Recomendações

Antes da instalação, verificar se não há folgas nos rolamentos, empenamentos dos eixos, rotores quebrados, desalinhamento entre o motor elétrico, vibração ou cavitação

Não utilizar o Selo Mecânico DC3 acima do limite operacional; sempre verificar a temperatura e o produto a ser trabalhado

Montagem

Suporte Contra Anel (01 pç)

Anel O-Ring (01 pç)

Pastilha de Vedação Estacionária (01 pç)

Pastilha de Vedação Rotativa (01 pç)

Anel O-Ring (01 pç)

Suporte Anel Deslizante (01 pç)

Arruela (01 pç)

Mola Única Cônica (01 pç)

Anel de Encosto (01 pç)

Parafuso Allen (03 pçs)
