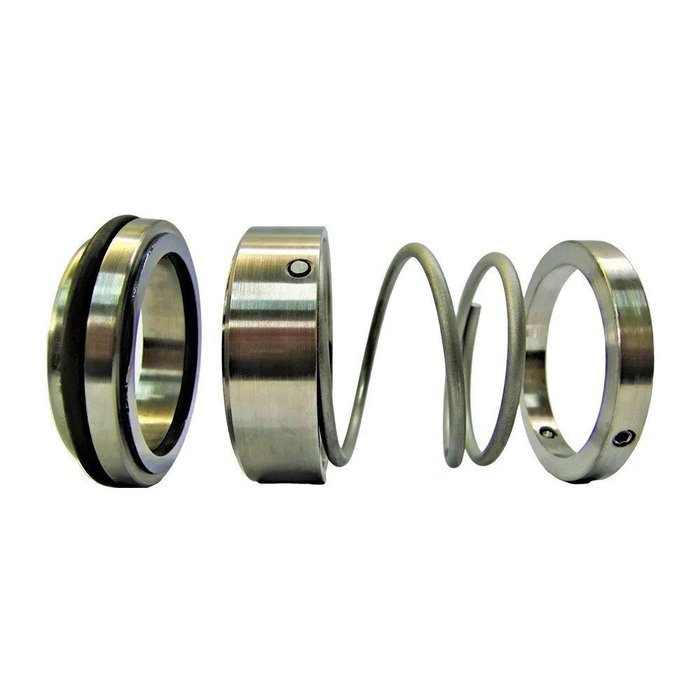

Nomenclatura Selo Mecânico DC3

DC: DDCert

3: Mola Única Cônica

Características:

Vedações primárias: Inox AISI 304 e Pastilha de Silício

Vedação secundária: Anel O-Ring Viton

Dependente do sentido de rotação

Permite recuperações do selo

Selo de mola única cônica

Não balanceado

Selo interno

Selo simples

Informações Técnicas:

Limite operacional: -20ºC a 160ºC

Diâmetro do eixo: ø 35 mm

Pressão: 10 bar

Rotação: 20 m/s

Aplicações:

Indicados para produtos químicos e corrosivos sem sólidos suspensos

Uso em bombas centrífugas com diversos líquidos: água, químicos, álcool, vinho, óleo, etc.

Segmentos: Açúcar e Álcool, Alimentícia, Papel e Celulose, Cítrica, Farmacêutica, Química e Petroquímica

Observação: Selos mecânicos sob consulta para casos específicos onde produto e temperatura não se adequam às faces em silício

Recomendações:

Antes da instalação, verificar se não há folgas nos rolamentos, empenamentos dos eixos, rotores quebrados, desalinhamento entre motor e bomba, vibração ou cavitação

Não utilizar o Selo DC3 acima do limite operacional; sempre verificar temperatura e tipo de produto

Montagem:

Suporte Contra Anel (01 pç)

Anel O-Ring (01 pç)

Pastilha de Vedação Estacionária (01 pç)

Pastilha de Vedação Rotativa (01 pç)

Anel O-Ring (01 pç)

Suporte Anel Deslizante (01 pç)

Arruela (01 pç)

Mola Única Cônica (01 pç)

Anel de Encosto (01 pç)

Parafuso Allen (03 pçs)
