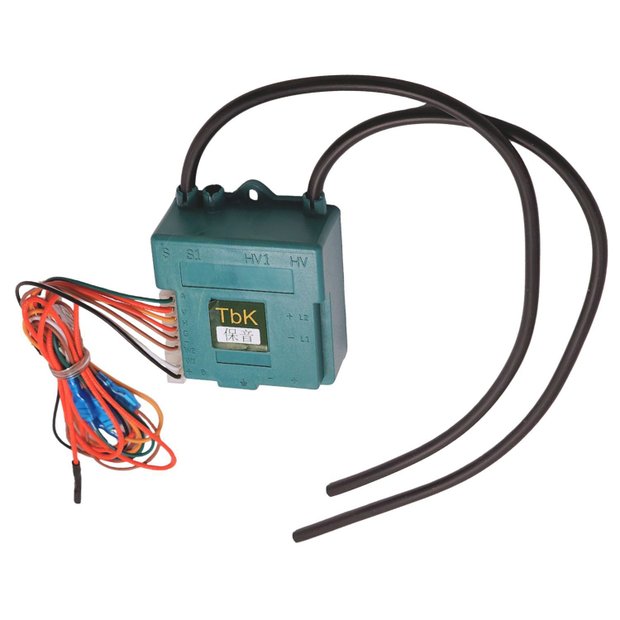

UCE Módulo de Ignição TBK para Aquecedores a Gás (Ref. TBK866)
A UCE (Unidade de Controle Eletrônico) TBK866 é o cérebro do sistema de ignição para aquecedores de passagem a gás que operam com 1,5V (uma pilha). Este módulo é responsável por gerenciar a faísca inicial, a abertura da válvula de gás e o monitoramento da chama, garantindo que o aquecedor funcione de forma automática e segura.

Especificações Técnicas:


Título Principal: Unidade de Comando Eletrônico (Módulo de Ignição)


Referência: TBK866


Fabricante: TBK


Tensão de Operação: 1,5 Volts (Alimentação por 1 pilha D)


Potência da Bobina: 12 KV


Cor do Módulo: Verde


Compatibilidade: Projetada para modelos que utilizam válvula de gás de 2 fios (Verde e Laranja).



Compatibilidade de Marcas e Modelos:
Este módulo é altamente versátil, sendo compatível com diversas marcas do mercado, incluindo:


Komeco, Bosch, Sakura, Cumulus, Junkers, Equibras.


Rinnai: Modelos REU 151 BR / REU 152 BR FE.


Nota Técnica: Para Rinnai, esta é uma peça de reposição adaptável. Ela funciona perfeitamente desde que a válvula de gás original siga o padrão de 2 fios (Verde e Laranja).

Esquema de Ligação UCE TBK866


Fio Laranja: Conectar na Válvula de Gás.


Fio Verde: Conectar na Válvula de Gás.


Fio Vermelho (Fino): Conectar no Protetor Térmico.


Fio Vermelho (Grosso): Conectar no Polo Positivo (+) da Pilha.


Fio Branco: Conectar no Polo Negativo (-) da Pilha.


Fios Marrons (Par): Conectar no Microswitch (Sensor de fluxo).


Fio Preto (Fino): Conectar no Terra (fixar na carcaça do aparelho).


Fio Grosso Preto "HV" (Direita): Conectar na Vela de Faísca (ponta curta).


Fio Grosso Preto "S" (Esquerda): Conectar no Sensor de Chama (ponta em L).




Diferenciais e Benefícios:


Multimarca: Uma única peça atende a uma vasta gama de aquecedores antigos e modernos de 1,5V.


Segurança: Desliga o fluxo de gás automaticamente caso o sensor "S" não detecte a presença de chama, evitando vazamentos.


Custo-Benefício: Excelente opção para manutenção de aparelhos fora de linha ou onde a peça original possui custo muito elevado.



Orientações de Segurança:
[!CAUTION] Instalação Técnica: A substituição de componentes eletrônicos em aquecedores a gás deve ser realizada por um técnico capacitado. Uma ligação invertida pode danificar o módulo ou comprometer os sistemas de segurança do aparelho.
[!IMPORTANT] Verificação da Válvula: Antes de comprar, confirme se a válvula de gás do seu aquecedor possui apenas 2 fios. Se a sua válvula possuir 3 fios, este módulo TBK866 não será compatível.
