DESCRIÇÃO:

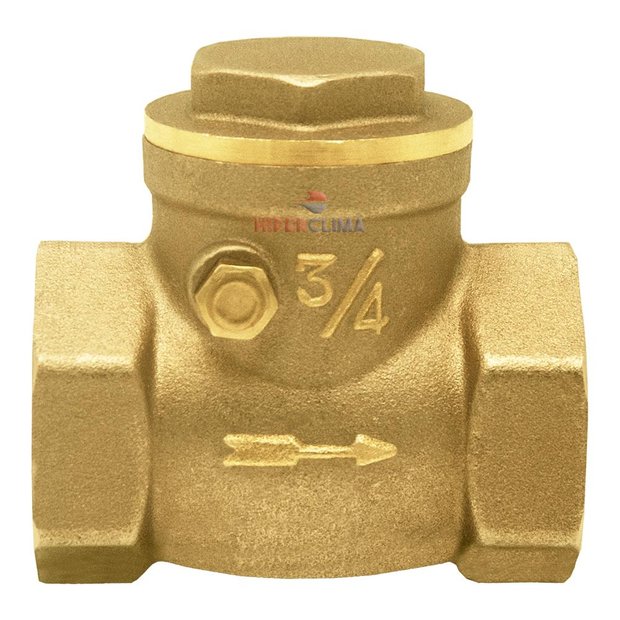

A válvula de retenção com portinhola, funciona de modo similar as válvulas de retenção horizontal, porém com componentes e geometria próprios.
É composta por um corpo de latão, que apoia um disco fixado por uma alavanca, esses dois últimos conhecidos por portinhola, e um pino preso na transversal suportando a portinhola que fica em balanço na válvula.
A grande vantagem da Válvula de Retenção com Portinhola é sua passagem reta, proporcionando pequena perda de carga.
Características e Detalhes Técnicos:
Marca: Druck.
Modelo: Portinhola 3/4" FXF Druck.
Cor: Dourado.
Classe: PN 16 – 125/200.
Vedação: Metal/Metal.
Vapor saturado: 125 PSI (9 BAR).
Água e óleo: 200 PSI (14 BAR).
Sem choque: Sim.
Temperatura de trabalho: -10ºC até +110ºC.
Rosca: NBR 6414 (ISO 228/1).
Rosca fêmea (saída): 3/4".
Rosca fêmea (entrada) 3/4".
Sentido da instalação: Único, conforme seta no corpo.
Conteúdo da embalagem: 1Un Válvula de Retenção Horizontal com Portinhola - 3/4" FxF.
Dimensões sem embalagem: (LXAXP) 5,2X5,1X3,0 cm.
Peso líquido: 0,180 Kg.
Garantia de fábrica: 6 meses.
Aplicação e Porque Escolher esse Modelo:
- A função das válvulas de retenção é prevenir o retorno do fluxo de forma rápida, e sem comprometer a tubulação ou equipamento.
- Desenvolvida para retenção de fluido em refluxo de tubulações horizontais.
- Passagem plena, ocasionando mínima perda de carga.
- Rede de distribuição de água e sistema de captação de água (recalque).
ATENÇÃO:
A Válvula de Retenção Horizontal com Portinhola - 3/4" FxF possui sentido certo de instalação.
