MINIDISJUNTOR TERMOMAGN MDW-C25

A linha de minidisjuntores MDW oferece proteção contra sobrecarga e curto-circuito, atendendo as curvas características de disparo B e C. Desenvolvida para aplicações em circuitos de baixa tensão a linha têm capacidade de interrupção de curto-circuito de até 20 kA (127/220 V ca). Os minidisjuntores WEG possuem o mecanismo de disparo livre, onde o disparo independe da posição da manopla e indicação do estado do disjuntor.

Desenvolvidos para proteção de instalações elétricas contra sobrecarga e curto-circuito. Possui correntes de 2 a 125 A (MDW) e 6 a 63 A (MDWH) e se encontram nas versões monopolar, bipolar, tripolar ou tetrapolar. Minidisjuntor de 2 polos é ideal para uso em residências, comércios ou indústria.

Segurança

Os minidisjuntores MDW e MDWH atendem as curvas características de disparo B e C, conforme a norma NBR NM 60898 e NBR IEC 60947-2.

Flexibilidade

A linha conta ainda com bloco de contatos auxiliares, barramento de distribuição monopolar, bipolar e tripolar, e trava cadeado como acessórios, conforme exigência da norma NR 10. Possui também mecanismo de disparo livre, onde o disparo independe da posição da manopla, e indicação do estado do disjuntor

Curvas de Disparo

Curva C

O minidisjuntor de curva C tem como principal característica o disparo instantâneo para correntes entre 5 a 10 vezes a corrente nominal. Por isso, são aplicados na proteção de circuitos com instalação de cargas indutivas, como lâmpadas fluorescentes, geladeiras e máquinas de lavar, por exemplo.

Informações técnicas:

Marca: WEG

Linha: MDW

Curva de disparo: C

Corrente nominal: 25A

Número de polos: 2 Polos

Tensão de emprego: 440Vca/250Vcc

Frequência: 50/60 Hz

Altura: 79 mm

Largura: 65 mm

Diâmetro: 36 mm

Montagem: Trilho Din 35mm.

Fresa Topo Vc Hp Ar-P 1/4 844 An Rocast

Crz Galvanização Instantânea a Frio Quimatic Tapmatic 300 Ml

Caixa Disjuntor Embutir Pvc 4 Disjuntores Sem Barra

Fundo Convertedor De Ferrugem P. C. F. 500 Ml

Furadeira de Impacto Einhell 600w Th-id 600 e 127v

Mini Disjuntor Bipolar 25A Curva C Din - WEG [10076431]

Botoeira Eletrônica de Esforço Zero Weg Ss28-22r1pd2/24 Soft Switch com Cabo de 2m

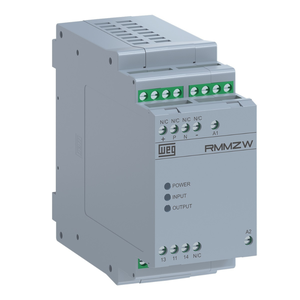

Relé Monitor Movimento Zero Rmmzw Weg

Contator Cwl 32.11-30D23 1Na+1Nf 220V (32 A) Weg (14011655)

Contator CWL18-10-30D23

Furadeira de Impacto Einhell 600w Th-id 600 e 220v

Contator Cwl9-10-30d23 - 220v - Weg

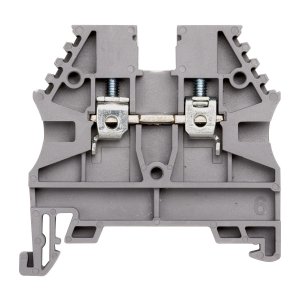

Kit com 20 Unidades do Borne Btwp 2,5 Weg

Desforcímetro 1-58 5.800Nm 590Kgf.M

PLASTEEL MASSA 4:1 450 GR PQ1 TAPMATIC

Alicate Universal 8 pol Isolação 1.000V - Noll

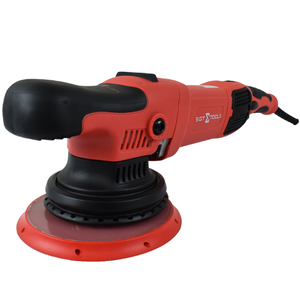

Politriz Roto Orbital 5" 15mm - 900w - 4.800RPM - 60hz - SIGMA SGT-5116 220V

Quadro Distribuição Sobrepor 4 Disjuntor T. Branca Qdw Weg

Cfw100 Geração 2 Inversor de Frequência Weg 1cv 4,2a 220v com Entrada Monofásica

Mini Disjuntor Bipolar 32A Curva C Din - WEG [10076439]

Chave de Impacto 1/2" À Bateria 620nm 20v/4ah com 2 Baterias - Sigma Sgt-7500

Chave De Biela 19 Mm Noll

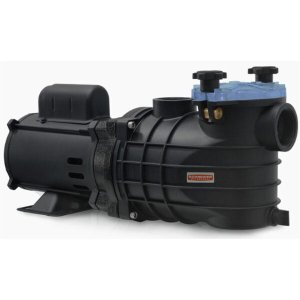

Motor WEG Para Bomba de Piscina 1/4cv 0,25cv 127/220V Monofásico 2 Polos Jet Pump

Barramento Trifásico 80a 4 Pólos - Weg

Quadro Distribuição Sobrepor 6 Disjuntor T. Branca Qdw Weg

Soprador e Aspirador de Pó com Saco Coletor Pwr-5600 220v Sigma Tools

Politriz Roto Orbital 6" 21mm - 900w - 4.800RPM - 60Hz - SIGMA TOOLS SGT-5122 110V

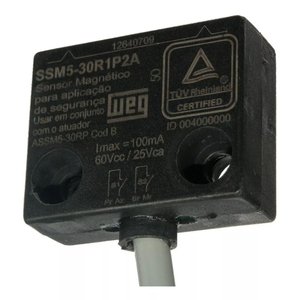

Sensor Magnético de Segurança Weg Ssm5-30r1p2a Nr12

Chave Catraca 1/2" à bateria 80Nm SGT-7550 Sigma

Motor Elétrico Trifásico Weg 0.75 Cv 4p 71 220/380v C/ 6 Term 60hz B14d W21

Contator Weg 12a 1na Cwl12-10-30d02 24vac - 14342209

Contator CWB12-11-30D23 - 12A WEG

Mini Disjuntor Bipolar 16A Curva C Din - WEG [10076415]

Mini Disjuntor Bipolar 40A Curva C Din - WEG [10076447]

Contator Tripolar Weg Cwb9 9a 1na + 1nf 24v, 110v ou 220v 220vca

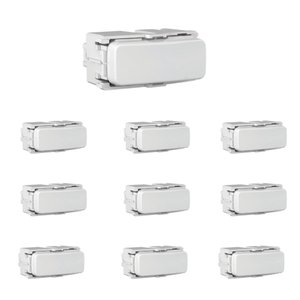

Kit C/10 Modulos Interruptor Simples 10a 250v Weg Composé
